Grafana｜How to setup variable makes dashboard more flexible – Part I

在 Grafana 中可以利用變數的設定讓 Dashboard 的圖表更有互動性。

Create Variable

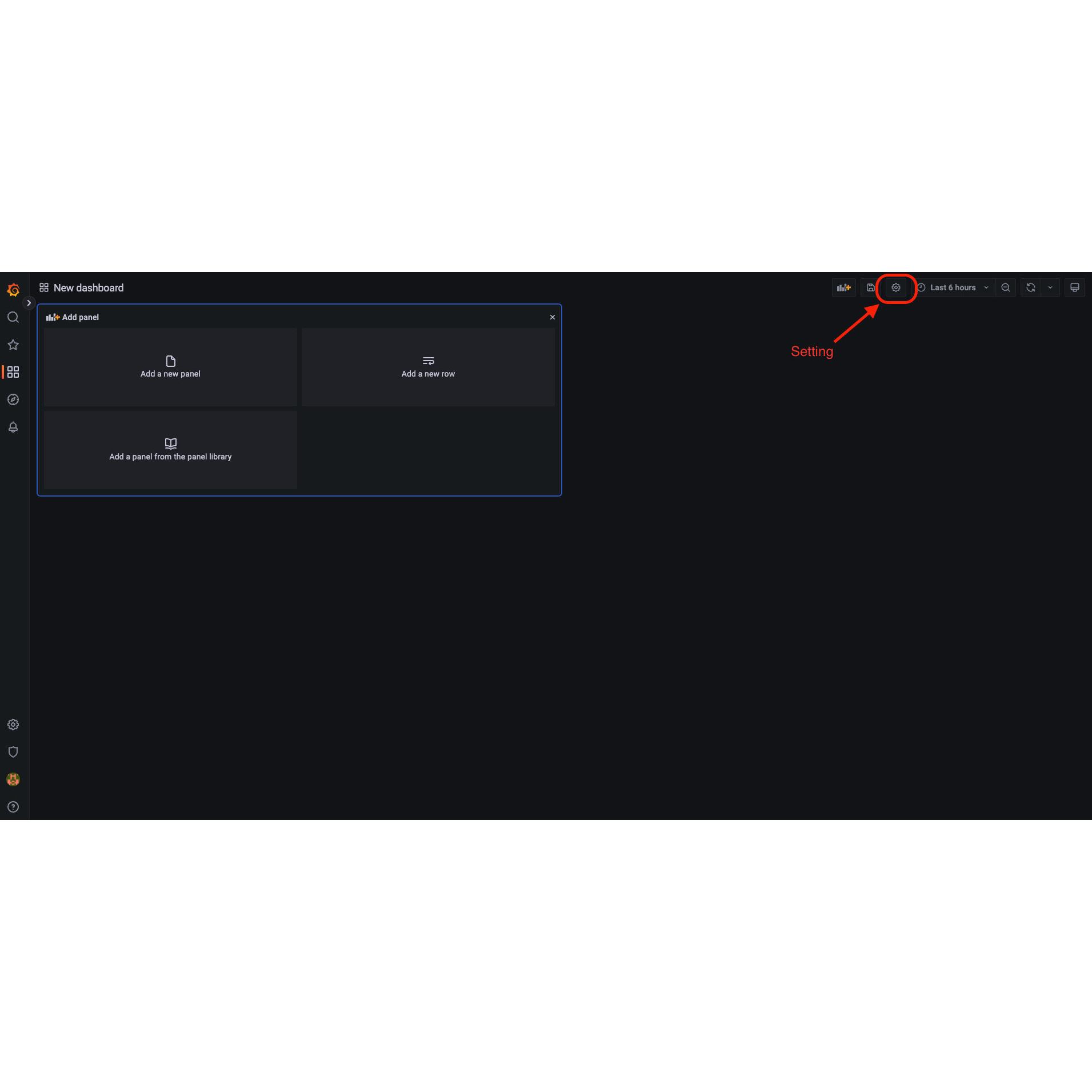

點選編輯 Dashboard 畫面右上角的 Dashboard Setting

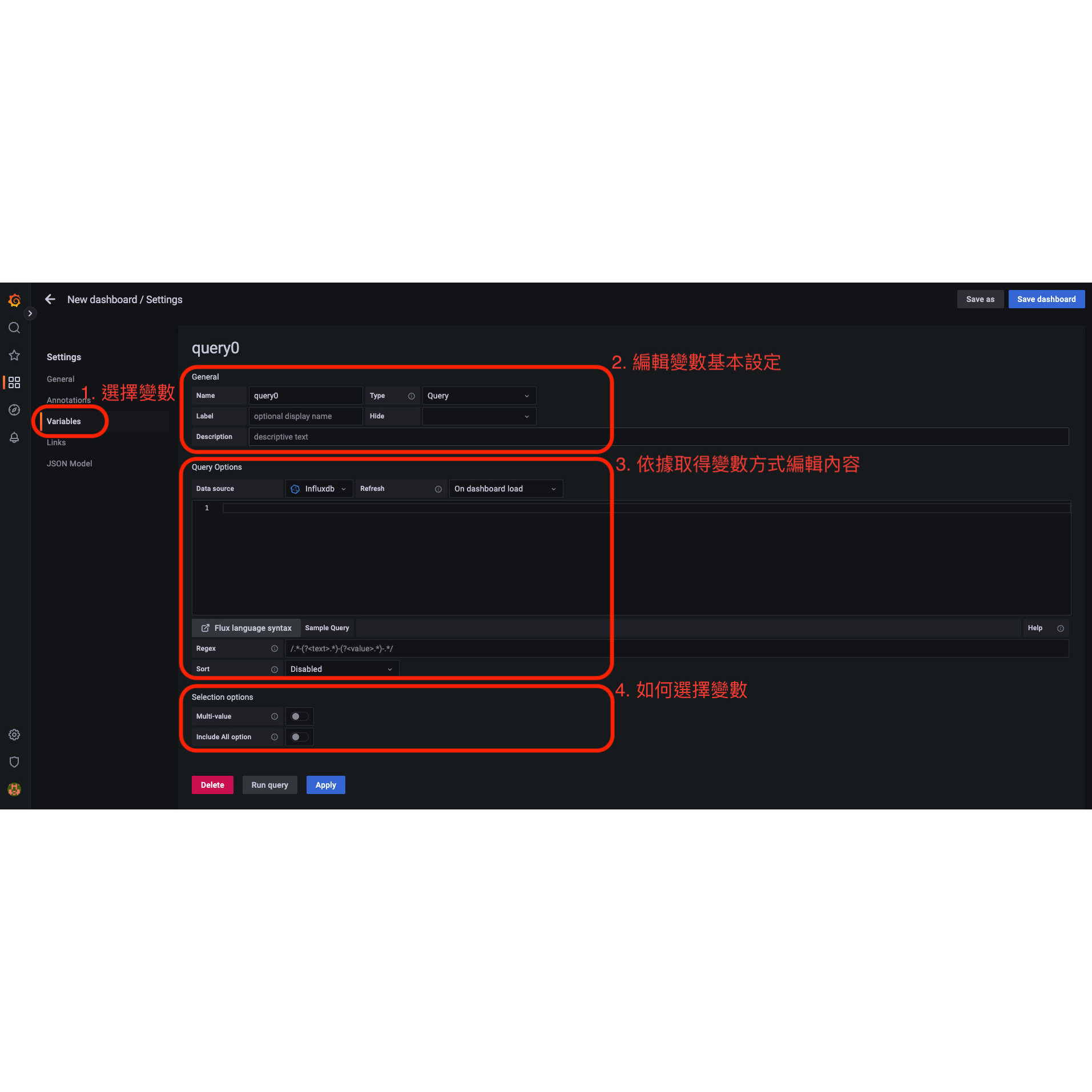

選擇 Setting 中 的 Variables

Variable Definition

Variable General：

• • Name （變數名稱）：之後在panel或link中使用到變數的變成名稱
  • Type（得到變數的方式）：常用包含從資料庫中取得變數清單（Query）、直接輸入可選變數清單（Custom)、讓使用者自己輸入變數（Text Box）、固定常數（Constant）
  • Labels（標籤）：畫面上顯示的變數名稱
  • Hide（是否隱藏）：可選擇只隱藏Labels或整個變數都隱藏

Options：依據General中Type輸入變數(在下一點中，簡單使用幾個Flux語法取得資料庫中的資料)

Selection options：使用者可以單選或多選

Example

設定bucket變數：取得變數的方式為定值

• • Name: host
  • Type: Constant
  • Label: bucket
  • Constant options: your_backet_name


設定host變數：取得變數的方式為查詢 tag values

• • Name: host
  • Type: Query
  • Label: host name
  • Selection options: Multi-values = true

Query Options:

import "influxdata/influxdb/v1"
v1.tagValues(
   bucket: "${bucket}", ##利用前一項變數取得bucket名稱，bucket前後記得加雙引號
   tag: "host",
   start: -1d
)

Type: Query

• Name: measurement
  設定measurement變數：取得變數的方式為查詢 tag
  values（包含條件符合前一個變數host的資料）
• 設定field變數：取得變數的方式為查詢 tag
  values（包含條件符合前一個變數host及measurement的資料）
  Name: field
  Type: Query
  Label: measurement
  Selection options: Multi-values = true


Query Options:

import "influxdata/influxdb/v1"
v1.tagValues(
   bucket: "${bucket}",
   tag: "_field",
   predicate: (r) => r.host =~ /${host:regex}/ and r._measurement =~ /${measurement:regex}/,
   start: -1d
)
